05. 텍스쳐의 사용

목차

  • 텍스쳐 자원 (Texture 2D, Array, Texture Buffer)
  • stb 라이브러리
  • 텍스쳐의 구조 (InternalFormat, PixelFormat, DataType, Wrapping, Filter, Mipmap 계산과 textureLod)
  • 텍스쳐 클래스 구현

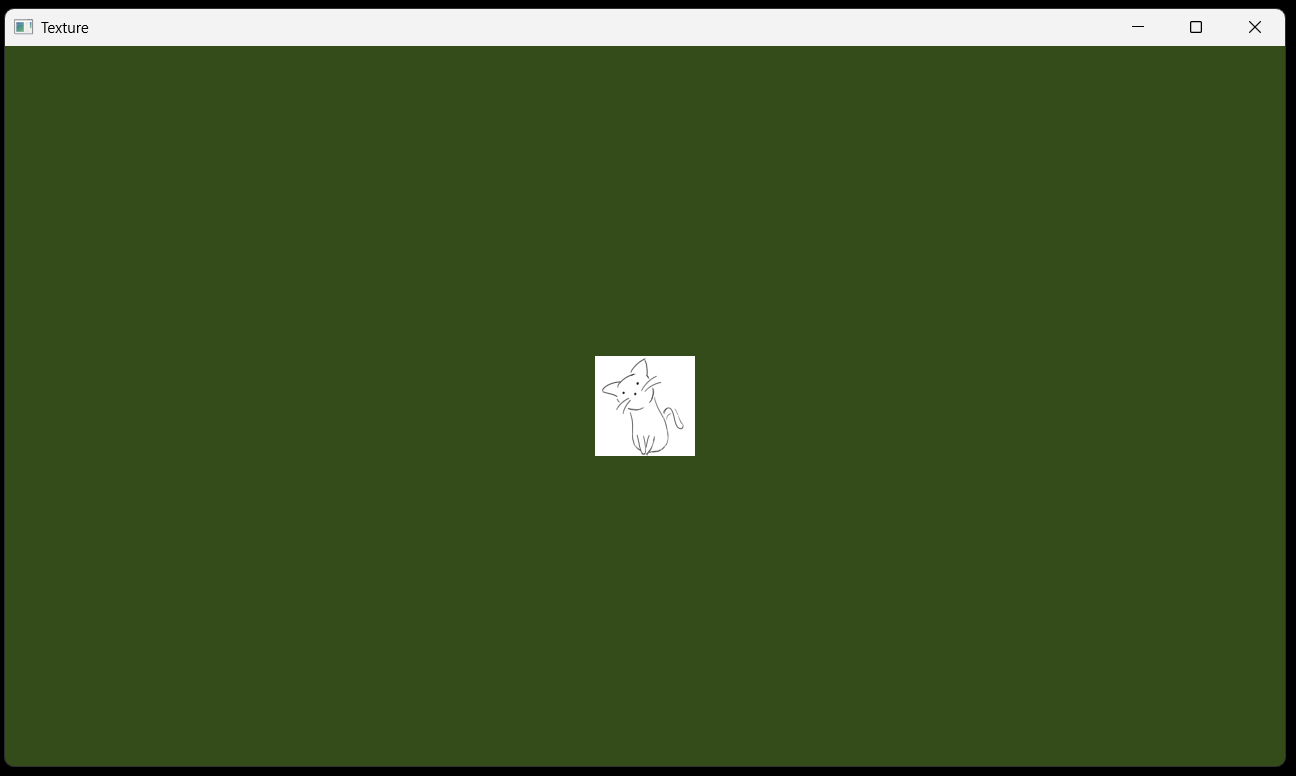

  • 텍스쳐 출력하기 (UV 좌표계)

텍스쳐 자원

이제 텍스쳐를 알아봅시다.

텍스쳐란, OpenGL에서 제공하는 자원들 중 하나로써

일련의 N차원 데이터를 저장해서, 이를

  • 특정 필터를 걸어 샘플링하거나
  • Mipmap을 만드는

등의 기능을 제공합니다.

여기서 '샘플링' 이란, 정수형의 크기를 가지는 N차원 이미지를

0.0 ~ 1.0 범위의 실수 N개를 사용해 해당 좌표에 맞는 색을 얻는 것을 뜻합니다.

여기서 샘플링이라는 작업에 주는 [0, 1] 범위 내의 실수를 'UV' 라고 합니다.

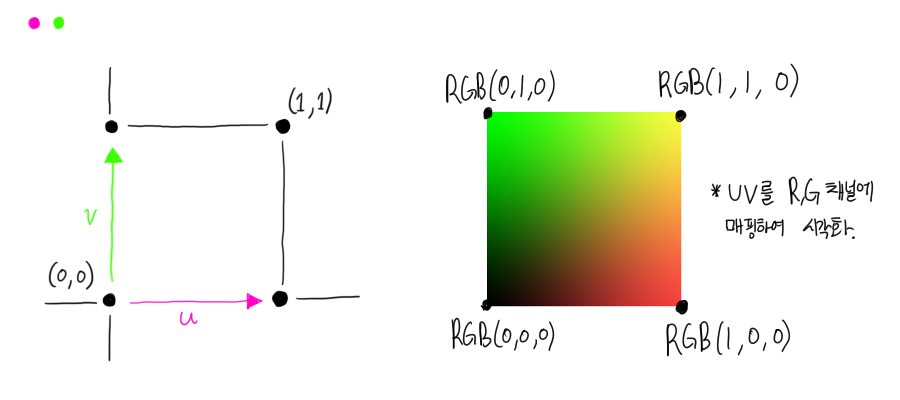

UV 값을 텍스쳐에 적용하는 좌표계는 API마다 다른데 -

아래 그림과 같이, OpenGL에서는 왼쪽 하단을 (0, 0) 으로 잡고

우측 상단이 (1, 1)이 되는 UV 좌표계를 가지고 있습니다.


stb 라이브러리

stb는 여러 복잡한 작업들을 단일 헤더로 할 수 있게 하는

퍼블릭 도메인 라이브러리입니다.

OGG Vorbis 디코더, TTF 파서, 페를린 노이즈 생성기 등 매우 유용한 헤더들이 들어있죠.

그중에서 stb_image라는 이미지 디코딩 라이브러리는

기존에 사용되던 lodepng 나 FreeImage 같은 번거로운 링킹과 라이선스 문제(GPLv2) 투성이인

이미지 디코딩 라이브러리를 완전히 대체했습니다.

stb_image 는 기본적으로 다음과 같은 포맷을 지원합니다.

  • JPG (JPEG)
  • PNG
  • TGA
  • BMP
  • PSD
  • HDR
  • PIC
  • PNM
  • GIF1

싱글 헤더이기 때문에, 그냥 stb_image.h 파일 하나를 다운받고

'1개의 소스 파일'에 #define STB_IMAGE_IMPLEMENTATION 을 정의해주시면 됩니다.

사용 방법은 다음과 같습니다.

int width, height, channel;
auto* data = stbi_load("C:/Test.png", &width, &height, &channel, 0);

// data 사용...

stbi_image_free(data);

위에서 width, height에는 각각 이미지의 너비, 높이가 들어가며,

channel에는 채널의 개수가 들어갑니다.

예를 들어 channel이 3이라면 RGB 형식, 즉 불투명도 정보가 없는 것이며,

channel이 4면 불투명도가 포함된 RGBA 형식인 것입니다.

JPG 포맷이면 대개 3 채널값을 가집니다.

PNG 포맷이면 알파값이 있을 수도 있고 없을 수도 있기에 3일지 4일지 모릅니다.

정확한 채널 수는 윈도우 기준 이미지 파일 우클릭 - 속성 - 자세히 를 통해 쉽게 알 수 있습니다.

(24비트면 채널 3개, 32비트면 채널 4개입니다)

텍스쳐의 구조

만든 텍스쳐 자원에 이미지 데이터를 업로드하기 위해서는,

어떤 형식의 텍스쳐로써 사용할 건지 꼭 명시해줘야 합니다.

텍스쳐 필터

아까 언급했던 '샘플링' 얘기를 더 해봅시다.

예를 들어, 100x100 크기의 2차원 이미지가 있다고 해보죠.

0% 부분의 픽셀과, 100% 부분의 픽셀은

각각 0번째, (N - 1) 번째 픽셀을 가져오면 되겠네요. $$ P_0 = Arr[0], P_{100} = Arr[99] $$ 그런데 저는 50%, 즉 텍스쳐의 (0.5, 0.5) 라는 좌표의 픽셀 색을 얻고 싶습니다.

그러면 텍스쳐의 몇 번째 X, Y 부분의 픽셀을 가져오면 될까요? $$ (100 - 1) * 0.5 = 49.5 $$ 이런, (49.5, 49.5) 좌표, 즉 인덱스가 49.5인 픽셀은 어떻게 구하죠?

이때 필터의 개념이 등장합니다.

만약 필터가 최근접(=Nearest) 필터였다면,

49.5라는 값과 가장 가까운 (50, 50) 좌표의 픽셀을 사용합니다.

또 필터가 선형(=Linear) 필터였다면,

(49.5, 49.5)를 기준으로

(49, 49), (50, 49), (49, 50), (50, 50) 이렇게 4개를 가지고 평균을 냅니다.

OpenGL에서는,

  • Min Filter
  • Mag Filter

이렇게 2개의 필터를 지정할 수 있습니다.

Min Filter의 경우, 텍스쳐가 화면 내에서 원본 크기보다 줄어들 때의 필터입니다.

이런 축소되는 상황에서 사용되는 필터는 4가지가 있습니다.

  • GL_NEAREST
  • GL_LINEAR
  • GL_NEAREST_MIPMAP_NEAREST (Trilinear, Mipmap 또한 보간)
  • GL_LINEAR_MIPMAP_LINEAR (Trilinear, Mipmap 또한 보간)

Note

뒤에 2개는 Mipmap과 LoD 개념에서,
LoD가 정수가 아닌 경우, 무슨 Mipmap을 사용하여 어떻게 보간할 것인지를 결정하는 겁니다.
Mipmap과 LoD 개념은 뒤에 설명합니다.

나머지 Mag(nify) Filter는 반대로 텍스쳐가 화면 내에서 커질 때의 필터입니다.

확대의 경우 2개의 필터를 사용 가능합니다.

  • GL_NEAREST
  • GL_LINEAR

최근접 필터를 쓴 경우 픽셀 사이의 경계가 확실해져서

픽셀 아트를 렌더링할 때 좋습니다.

선형 필터를 쓴 경우, 픽셀 사이에 블러가 적용되어

고화질 사진을 화면에 찌그러짐 없이 렌더링하기 좋습니다.

텍스쳐 래핑

이런 생각도 해볼 수 있습니다.

0.0 ~ 1.0 범위가 아닌, 음수나 1보다 큰 값을

UV에 적용하면, 무슨 픽셀을 가져와야 할까요?

이를 설정하는 것을 래핑이라고 합니다.

OpenGL에서는 다음과 같은 래핑이 존재합니다.

0보다 작거나, 1보다 큰 값으로 샘플링할 때:

  • GL_REPEAT : 해당 이미지를 계속 반복
  • GL_CLAMP_TO_EDGE : 모서리 픽셀 값 사용
  • GL_CLAMP_TO_BORDER : 지정된 Border의 색 사용
  • GL_MIRRORED_REPEAT : 반복시키되 반전시키면서

GL_CLAMP_TO_BORDER 를 사용할 경우,

glTextureParameter 함수에 GL_TEXTURE_BORDER_COLOR 를 지정해서 보더의 색을 설정할 수 있습니다.

또한 OpenGL에서는 세 축에 대한 래핑을 적용할 수 있습니다.

  • GL_TEXTURE_WRAP_S
  • GL_TEXTURE_WRAP_T
  • GL_TEXTURE_WRAP_R

2D 텍스쳐에서는 U, V축에 대해 각각 WRAP_S, WRAP_T 를 사용하며

3D 텍스쳐에는 추가된 한 축에 대해서 WRAP_R 또한 사용합니다.

텍스쳐 포맷

샘플링에 관한 설정이 있었다면,

텍스쳐 데이터 자체의 포맷도 지정해야 하겠죠?

OpenGL 텍스쳐에 꼭 지정해야 하는 포맷은 3개입니다.

  • Internal Format
  • Pixel Format
  • Pixel Data Type

Internal Format은 텍스쳐가 GPU 내에 어떤 형태로 저장되는지를 가르킵니다.

예를 들어, GL_RGB8의 경우, '한 픽셀 당 24(8 * 3)비트를 사용하며,

나열된 정보의 순서는 Red - Green - Blue 이다.' 라는 뜻을 지닙니다.

Pixel Format은 저희가 CPU 측에서 로딩한 데이터의 형태를 가르킵니다.

GL_RGB의 경우 데이터가 R - G - B 순으로 저장되어 있음을 뜻합니다.

Pixel Data Type은 저희가 로딩한 데이터의 타입을 가르킵니다.

만약 텍스쳐를 unsigned char 형으로 저장하고 있다면

이를 GL_UNSIGNED_BYTE 로 지정해야 합니다.

크로노스 그룹 공식 텍스쳐 포맷 스펙 명세서 에서

가능한 포맷들과 그 조합을 쉽게 알 수 있습니다.

밉맵

GL에는 밉맵(Mipmap)이란 기능도 존재합니다.

밉맵이란, 텍스쳐가 업로드 된 직후에

텍스쳐의 크기를 계속 반으로 줄여 가면서

미리 그 텍스쳐의 '미니 버전' 들을 만들어 저장해 두고,

스크린 상의 크기에 따라 특정한 버전의 미니 버전,

즉 밉맵 텍스쳐를 원본 대신 사용할 수 있게 하는 기술입니다.

재밌는 건, OpenGL 함수 하나만 불러 주면 GL측에서 밉맵을 만들어 준다는 점입니다.

또한, 밉맵의 개수는 텍스쳐의 크기에 따라 자동으로 결정되며,

밉맵의 최대 개수를 결정하는 수식은 다음과 같습니다.

(아래 건 3차원 이미지용입니다)

(모든 텍스쳐는 밉맵을 만들지 않더라도 '0번째 기본 밉맵'에 해당하는 밉맵 1개는 무조건 가집니다.) $$ Mips = 1 + round(floor(log2(max(Width, Height)))) $$ $$ Mips = 1 + round(floor(log2(max(Width, Height, Depth)))) $$

Note

사용자 측에서는 프래그먼트 셰이더 내에서
texture() 대신 textureLod() 를 사용하여
미리 만들어진 밉맵을 포함해 샘플링을 할 수 있습니다.

예를 들면 texture(Texture, UV, 2.0) 같이 LoD 인자에 2.0이라는 실수를 주면 강제로 레벨 2 밉맵을 샘플링하게 되는 겁니다.

(texture() 사용법은 밑을 참고하세요)

텍스쳐 클래스 구현

우선 여러 OpenGL 포맷들에 대해 열거형을 정의해줍시다.

직접 써보는 의미가 크지 않으니 그냥 복사하시는 걸 추천드립니다.

(열거형 중에 몇 개 빠져있는 게 있을 수 있지만, 흔히 사용되는 건 다 있습니다)

// 래핑 타입
enum class WrappingType : GLenum {
    ClampToEdge =  GL_CLAMP_TO_EDGE,
    ClampToBorder =  GL_CLAMP_TO_BORDER,
    Repeat =  GL_REPEAT,
    MirroredRepeat =  GL_MIRRORED_REPEAT
};

// 필터링 타입
enum class FilterType : GLenum {
    Nearest =  GL_NEAREST,
    Linear =  GL_LINEAR,
    NearestMipmapNearest =  GL_NEAREST_MIPMAP_NEAREST,
    LinearMipmapNearest =  GL_LINEAR_MIPMAP_NEAREST,
    NearestMipmapLinear =  GL_NEAREST_MIPMAP_LINEAR,
    LinearMipmapLinear =  GL_LINEAR_MIPMAP_LINEAR
};

// 내부 포맷
enum class InternalFormat : GLenum {
    CompressedRed = GL_COMPRESSED_RED,
    CompressedRedRGTC1 = GL_COMPRESSED_RED_RGTC1,
    CompressedRG = GL_COMPRESSED_RG,
    CompressedRGB = GL_COMPRESSED_RGB,
    CompressedRGBA = GL_COMPRESSED_RGBA,
    CompressedRGRGTC2 = GL_COMPRESSED_RG_RGTC2,
    CompressedSignedRedRGTC1 = GL_COMPRESSED_SIGNED_RED_RGTC1,
    CompressedSignedRGRGTC2 = GL_COMPRESSED_SIGNED_RG_RGTC2,
    CompressedSRGB = GL_COMPRESSED_SRGB,
    DepthStencil = GL_DEPTH_STENCIL,
    Depth24Stencil8 = GL_DEPTH24_STENCIL8,
    Depth32FStencil8 = GL_DEPTH32F_STENCIL8,
    DepthComponent = GL_DEPTH_COMPONENT,
    DepthComponent16 = GL_DEPTH_COMPONENT16,
    DepthComponent24 = GL_DEPTH_COMPONENT24,
    DepthComponent32F = GL_DEPTH_COMPONENT32F,
    R16F = GL_R16F,
    R16I = GL_R16I,
    R16SNorm = GL_R16_SNORM,
    R16UI = GL_R16UI,
    R32F = GL_R32F,
    R32I = GL_R32I,
    R32UI = GL_R32UI,
    R3G3B2 = GL_R3_G3_B2,
    R8 = GL_R8,
    R8I = GL_R8I,
    R8SNorm = GL_R8_SNORM,
    R8UI = GL_R8UI,
    Red = GL_RED,
    RG = GL_RG,
    RG16 = GL_RG16,
    RG16F = GL_RG16F,
    RG16SNorm = GL_RG16_SNORM,
    RG32F = GL_RG32F,
    RG32I = GL_RG32I,
    RG32UI = GL_RG32UI,
    RG8 = GL_RG8,
    RG8I = GL_RG8I,
    RG8SNorm = GL_RG8_SNORM,
    RG8UI = GL_RG8UI,
    RGB = GL_RGB,
    RGB10 = GL_RGB10,
    RGB10A2 = GL_RGB10_A2,
    RGB12 = GL_RGB12,
    RGB16 = GL_RGB16,
    RGB16F = GL_RGB16F,
    RGB16I = GL_RGB16I,
    RGB16UI = GL_RGB16UI,
    RGB32F = GL_RGB32F,
    RGB32I = GL_RGB32I,
    RGB32UI = GL_RGB32UI,
    RGB4 = GL_RGB4,
    RGB5 = GL_RGB5,
    RGB5A1 = GL_RGB5_A1,
    RGB8 = GL_RGB8,
    RGB8I = GL_RGB8I,
    RGB8UI = GL_RGB8UI,
    RGB9E5 = GL_RGB9_E5,
    RGBA = GL_RGBA,
    RGBA12 = GL_RGBA12,
    RGBA16 = GL_RGBA16,
    RGBA16F = GL_RGBA16F,
    RGBA16I = GL_RGBA16I,
    RGBA16UI = GL_RGBA16UI,
    RGBA2 = GL_RGBA2,
    RGBA32F = GL_RGBA32F,
    RGBA32I = GL_RGBA32I,
    RGBA32UI = GL_RGBA32UI,
    RGBA4 = GL_RGBA4,
    RGBA8 = GL_RGBA8,
    RGBA8UI = GL_RGBA8UI,
    SRGB8 = GL_SRGB8,
    SRGB8A8 = GL_SRGB8_ALPHA8,
    SRGBA = GL_SRGB_ALPHA,

    R11FG11FB10F = GL_R11F_G11F_B10F,
};

// 픽셀 포맷
enum class PixelFormat : GLenum {
    Red = GL_RED,
    Green = GL_GREEN,
    Blue = GL_BLUE,
    Alpha = GL_ALPHA,
    RGB = GL_RGB,
    RGBA = GL_RGBA,
    BGR = GL_BGR,
    BGRA = GL_BGRA,
    RG = GL_RG,
    RedInteger = GL_RED_INTEGER,
    RGInteger = GL_RG_INTEGER,
    RGBInteger = GL_RGB_INTEGER,
    BGRInteger = GL_BGR_INTEGER,
    RGBAInteger = GL_RGBA_INTEGER,
    BGRAInteger = GL_BGRA_INTEGER,
    StencilIndex = GL_STENCIL_INDEX,
    DepthComponent = GL_DEPTH_COMPONENT,
    DepthStencil = GL_DEPTH_STENCIL
};

// 데이터 형태
enum class DataType : GLenum {
    Byte = GL_BYTE,
    UnsignedByte = GL_UNSIGNED_BYTE,
    Short = GL_SHORT,
    UnsignedShort = GL_UNSIGNED_SHORT,
    Int = GL_INT,
    UnsignedInt = GL_UNSIGNED_INT,
    Float = GL_FLOAT,
    Double = GL_DOUBLE,

    UnsignedByte332 = GL_UNSIGNED_BYTE_3_3_2,
    UnsignedByte233Rev = GL_UNSIGNED_BYTE_2_3_3_REV,
    UnsignedShort565 = GL_UNSIGNED_SHORT_5_6_5,
    UnsignedShort565Rev = GL_UNSIGNED_SHORT_5_6_5_REV,
    UnsignedShort4444 = GL_UNSIGNED_SHORT_4_4_4_4,
    UnsignedShort4444Rev = GL_UNSIGNED_SHORT_4_4_4_4_REV,
    UnsignedShort5551 = GL_UNSIGNED_SHORT_5_5_5_1,
    UnsignedShort1555Rev = GL_UNSIGNED_SHORT_1_5_5_5_REV,
    UnsignedInt8888 = GL_UNSIGNED_INT_8_8_8_8,
    UnsignedInt8888Rev = GL_UNSIGNED_INT_8_8_8_8_REV,
    UnsignedInt101010102 = GL_UNSIGNED_INT_10_10_10_2
};

이제 위에서 정의한 열거형을 모두 담을 수 있는 구조체를 하나 만듭시다.

struct TextureDesc {
    FilterType MagFilter = FilterType::Linear;
    FilterType MinFilter = FilterType::Linear;
    WrappingType WrappingS = WrappingType::Repeat;
    WrappingType WrappingT = WrappingType::Repeat;
    WrappingType WrappingR = WrappingType::Repeat;
    InternalFormat FormatInternal = InternalFormat::RGBA8;
    PixelFormat FormatPixel = PixelFormat::RGBA;
    DataType FormatData = DataType::UnsignedByte;
    bool     MipmapGeneration = false;
    // 해당 텍스쳐의 밉맵을 몇 개나 생성할 건지.
    std::optional<int>   MipmapLevel = std::nullopt;
};

만약 MipmapGeneration이 true이고 MipMapLevel 이 nullopt 였다면

위의 수식을 통해서 밉맵 개수를 자동으로 계산할 겁니다.

이제 2차원 텍스쳐 클래스를 구현해봅시다.

glCreateTextures 와 glDeleteTextures 를 사용하여 OpenGL 텍스쳐를 생성할 수 있습니다.

class Texture2D final {
private:
    mutable glm::uvec2 m_size{};
private:
    mutable TextureDesc m_desc{};
private:
    GLuint m_ID = 0;
public:
    Texture2D() {
        glCreateTextures(GL_TEXTURE_2D, 1, &m_ID);
    }
    ~Texture2D() {
        glDeleteTextures(1, &m_ID);
    }
    ...

텍스쳐를 생성했다면, 텍스쳐 안의 내용물을 초기화할 수 있어야겠죠.

우선 빈 값으로 초기화하는 메서드입니다.

밉맵 개수를 계산하고,

glTextureStorage2D 를 통해 텍스쳐의 저장 공간을 할당합니다.

해당 함수의 2번째 인자에는 밉맵 개수를 넣고, 3번째, 4, 5번째에 각각

내부 포맷과 텍스쳐 크기를 전달합니다.

필터와 래핑 설정은 glTextureParameteri 를 통해 지정할 수 있습니다.

2번째 인자를 바꿔 가면서 값을 넣는 것에 주의하세요.

glClearTexImage 는 마지막 인자 값으로 해당 텍스쳐를 초기화합니다.

nullptr를 전달하면 0으로 초기화합니다.

밉맵은 glGenerateTextureMipmap 를 통해서 OpenGL에게 생성을 요청하면 됩니다.

(주의할 것은 밉맵을 요청하기 전에 glTextureStorage2D 같은 함수로

0번째 기본 밉맵을 생성한 상태여야 합니다.)

    ...
    void initialize_empty(const glm::uvec2& size, const TextureDesc& desc) const {
        m_size = size;
        m_desc = desc;

        // 밉맵 최대 레벨이 1이면 밉맵X, 기본 1개만 사용
        int mip_level_count = 1;
        if (desc.MipmapGeneration == true) {
            if (desc.MipmapLevel.has_value()) {
                mip_level_count = desc.MipmapLevel.value();
            }
            else {
                mip_level_count = 1 + static_cast<int>(std::floor(std::log2(std::max(size.x, size.y))));
            }
        }
        glTextureStorage2D(m_ID, mip_level_count,
            (GLenum)desc.FormatInternal,
            static_cast<int>(size.x), static_cast<int>(size.y)
        );

        glTextureParameteri(this->m_ID, GL_TEXTURE_MIN_FILTER, (GLenum)desc.MinFilter);
        glTextureParameteri(this->m_ID, GL_TEXTURE_MAG_FILTER, (GLenum)desc.MagFilter);
        glTextureParameteri(this->m_ID, GL_TEXTURE_WRAP_S, (GLenum)desc.WrappingS);
        glTextureParameteri(this->m_ID, GL_TEXTURE_WRAP_T, (GLenum)desc.WrappingT);

        glClearTexImage(m_ID, 0,
            (GLenum)desc.FormatPixel,
            (GLenum)desc.FormatData,
            nullptr
        );

        // 앞에서 0으로 mipmap레벨 0을 초기화했으므로
        //      이 명령은 유효하다
        if (desc.MipmapGeneration == true) {
            glGenerateTextureMipmap(m_ID);
        }
    }
    ...

빈 값이 아닌 저희가 로딩한 이미지 데이터로 초기화하려면, 다음과 같은 메서드를 추가해야 합니다.

다른 부분은 모두 똑같지만, glTextureSubImage2D 를 통해서

커스텀 데이터를 업로드하는 부분에 집중하세요.

이때, const void*로 넘기는 데이터는

TextureDesc 에 지정한 포맷과 맞게 하는 게 정말 중요합니다.

  • PixelFormat에 지정한 픽셀 형태이고
  • DataFormat에 지정한 타입과 일치

해야합니다.

또한 2차원 텍스쳐의 크기가 100 x 100 이라면,

데이터의 전체 바이트 크기가 sizeof(DataFormat) * PixelLen * 100 * 100 이어야 하겠죠?

(PixelLen 은 PixelFormat이 RGBA이면 4, RGB면 3인 겁니다.)

void initialize_by_bytes(const glm::uvec2& size, const void* data, const TextureDesc& desc) const {
    m_size = size;
    m_desc = desc;

    // 밉맵 최대 레벨이 1이면 밉맵X, 기본 1개만 사용
    int mip_level_count = 1;

    if (desc.MipmapGeneration == true) {
        if (desc.MipmapLevel.has_value()) {
            mip_level_count = desc.MipmapLevel.value();
        }
        else {
            mip_level_count = 1 + static_cast<int>(std::floor(std::log2(std::max(size.x, size.y))));
        }
    }

    glTextureStorage2D(m_ID, mip_level_count,
        (GLenum)desc.FormatInternal,
        static_cast<int>(size.x), static_cast<int>(size.y)
    );

    glTextureParameteri(m_ID, GL_TEXTURE_MIN_FILTER, (GLenum)desc.MinFilter);
    glTextureParameteri(m_ID, GL_TEXTURE_MAG_FILTER, (GLenum)desc.MagFilter);
    glTextureParameteri(m_ID, GL_TEXTURE_WRAP_S, (GLenum)desc.WrappingS);
    glTextureParameteri(m_ID, GL_TEXTURE_WRAP_T, (GLenum)desc.WrappingT);

    // 그냥 여기서 레벨 0만 초기화하고,
    //      glGenerateTextureMipmap()  불러주면 자동으로 채워짐.
    glTextureSubImage2D(
        m_ID,
        0, // 레벨 0만 초기화
        0, 0, // 오프셋
        static_cast<int>(size.x),
        static_cast<int>(size.y),
        (GLenum)desc.FormatPixel,
        (GLenum)desc.FormatData,
        data
    );

    if (desc.MipmapGeneration == true) {
        glGenerateTextureMipmap(m_ID);
    }
}

바로 전에 사용한 함수에 Sub 라는 단어가 들어가는 이유는,

N번째 밉맵을 타겟으로 하여, 그 밉맵에 데이터를 업로드하기 때문입니다.

(위에서는 0으로 고정이죠.)

이에 맞춘 메서드도 만들어 줘야 합니다.

이 메서드에 전달하는 size는 '해당 밉맵의 크기' 라는 것에 주의하세요.

또 위 메서드에서 저장해둔 m_desc 를 사용하기 때문에

initialize_* 메서드 이후에 호출해야 하는 것도 주의하세요.

public:
    void upload_sub_image(const glm::ivec2& offset, const glm::uvec2& mipmap_size, const int& mip_lvl, const void* ptr) const {

        // 이미 init이 되어 있다고 가정
        //      -> texStorage 이미 끝남....
        glTextureSubImage2D(
            m_ID,
            mip_lvl, // 타겟팅하는 밉맵 레벨
            offset.x, offset.y, // 오프셋
            static_cast<int>(mipmap_size.x), // 해당 밉맵 크기
            static_cast<int>(mipmap_size.y), // 해당 밉맵 크기
            (GLenum)m_desc.FormatPixel,
            (GLenum)m_desc.FormatData,
            ptr
        );
    }

이렇게 만들어진 텍스쳐를 셰이더 내에서 접근하려면,

VAO 때와 같이 바인딩을 해야 합니다.

glBindTextureUnit 함수를 통해서

해당 텍스쳐를 N번째 슬롯에 바인딩할 수 있습니다.

그리고 셰이더에는 이 텍스쳐가 '몇 번째 슬롯' 에 있는지만 전달하면 됩니다.

public:
    void bind_unit(const uint32_t& slot) const {
        glBindTextureUnit(slot, m_ID);
    }
public:
    const GLuint& get_opengl_id() const { return m_ID; }
};

텍스쳐 출력하기

단색 도형이 아닌 텍스쳐를 출력하기 위해서는,

전에 만들었던 정점 데이터에 정보를 추가해야 합니다.

맨 위의 그림을 보시면, OpenGL에서는 텍스쳐의 영역을 지정하기 위해서

좌측 하단을 (0, 0) 으로 하는 [0, 1] 범위의 UV 좌표계를 사용합니다.

따라서, 저희가 그리는 사각형의 각 정점이, 무슨 UV 좌표값을 갖는지를

추가적으로 알려줘야 하겠죠.

정점 데이터를 다음과 같이 수정합시다.

    // 정점 데이터를 준비합니다.
    std::vector<float> vertices_data = {
        -0.5f, 0.5f,  // 첫 번째 정점 (사각형의 topleft)
        0.0f, 1.0f,   // 첫 번째 정점의 UV좌표.

        0.5f, 0.5f, // 두 번째 정점 (사각형의 topright)
        1.0f, 1.0f, // 두 번째 정점의 UV좌표.

        0.5f, -0.5f, // 세 번째 정점 (사각형의 bottomright)
        1.0f, 0.0f,  // 세 번째 정점의 UV좌표.

        -0.5f, -0.5f, // 네 번째 정점 (사각형의 bottomleft)
        0.0f, 0.0f,   // 네 번째 정점의 UV좌표.
    };

이로써 저희는 2개의 float형으로 '정점의 위치'를,

또 2개의 float형으로 '정점의 UV 좌표값'을 표현하는

'float형 4개로 이루어진 정점'을 4개 준비한 것입니다.

정점의 형태가 바뀌었으니, VAO 속성 연결 부분도 수정합시다.

// 정점 배열에 정점 버퍼와 인덱스 버퍼를 연결
// VB를 0번 바인딩에
glVertexArrayVertexBuffer(VA, 0, VB, 0, sizeof(float) * 4); // 정점은 float형 4개로 이뤄집니다
glVertexArrayElementBuffer(VA, EB);
// 정점 배열의 0번째 속성을 활성화
//      -> 0번째 속성은 2차원 벡터로, 위치 정보를 나타냅니다.
glEnableVertexArrayAttrib(VA, 0);
// 정점 배열의 0번째 속성을 0번 바인딩에 연결
glVertexArrayAttribBinding(VA, 0, 0);
// 정점 배열의 0번째 속성에 형태 명시
glVertexArrayAttribFormat(VA, 0, 2, GL_FLOAT, GL_FALSE, 0);
// 정점 배열의 1번째 속성을 활성화
//      -> 1번째 속성은 2차원 벡터로, UV 정보를 나타냅니다.
glEnableVertexArrayAttrib(VA, 1);
// 정점 배열의 1번째 속성을 0번 바인딩에 연결
glVertexArrayAttribBinding(VA, 1, 0);
// 정점 배열의 1번째 속성에 형태 명시
glVertexArrayAttribFormat(VA, 1, 2, GL_FLOAT, GL_FALSE, sizeof(float) * 2); // 마지막 인자는 이전 정보의 크기의 합

정점의 크기를 sizeof(float) * 2 대신 sizeof(float) * 4 로 지정합니다.

또한 속성을 하나 더 추가할 때

glVertexArrayAttribFormat 에서

인덱스 1번째 속성이 Float형 2개로 이루어짐을 명시하고,

'이전 속성의 크기의 합' 을 넣어줘야 합니다.

이때는 이전의 유일한 '인덱스 0번째 속성 크기', 즉 sizeof(float) * 2를 넣으면 됩니다.

이젠 2차원 텍스쳐 클래스를 실제로 써봅시다.

stb_image 라이브러리로 이미지 데이터를 로딩하고,

Texture2D::initialize_by_bytes 메서드로 그 데이터를 업로드하는 겁니다.

stbi_load 를 호출하여 특정 경로의 이미지 정보를 읽어 옵니다.

  • 이미지 너비
  • 이미지 높이
  • 이미지 채널 수 (보통 3 또는 4)
  • 이미지 데이터

이렇게 4개의 정보를 얻을 수 있습니다.

(만약 이미지가 존재하지 않았다면, nullptr이 반환됩니다)

Note

예제를 실행할 때, 채널이 4개인 PNG 이미지를 준비하시고
그 경로를 "image.png" 대신 써 주세요.

혹시 맨 위의 UV 좌표계를 기억하시나요?

stb_image에는 stbi_set_flip_vertically_on_load 함수를 통해서

이미지의 Y축을 반전시켜 로딩할 수 있습니다.

뜬금없이 이런 기능을 쓰는 이유는,

OpenGL의 UV 좌표계는 Y축이 위를 향하지만

대부분의 이미지 포맷은 Y축이 아래를 향하기 때문입니다.

    Texture2D tex{};
    {
        TextureDesc desc{ };

        int w{}, h{}, c{};
        stbi_set_flip_vertically_on_load(true);
        auto* data = stbi_load("image.png", &w, &h, &c, 0);
        assert(data != nullptr && c == 4);

        tex.initialize_by_bytes({ w, h }, data, desc);

        stbi_image_free(data);
    }

이미지 크기와 데이터를 가지고 initialize_by_bytes 를 호출해준 후

stbi_image_free 를 통해 할당한 데이터를 해제하는 것을 잊지 마세요.

대망의 셰이더 부분입니다.

가장 먼저, 정점 셰이더를 수정합시다.

아까 정점 데이터에 UV 정보를 추가했었죠?

저희는 그것에 맞추어 정점셰이더에도 추가해야 합니다.

location = 1 로 지정해 vec2 aTexCoord 속성을 추가해 주세요.

// 모든 GLSL 코드는 #version [버전] [core(선택)] 이라는 전처리기로 시작합니다.
#version 460 core

// 아까 만들었던 정점 데이터가 하나하나씩 여기로 들어옵니다.
//     2차원 정점으로 만들었으니 vec2로 받아야 합니다.
layout (location = 0) in vec2 aPos;
layout (location = 1) in vec2 aTexCoord;

정점 셰이더에서는 (클립 공간의) 최종 정점 위치를,

프래그먼트 셰이더에서는 픽셀의 색상을 결정한다는 게 기억나시나요?

아직 감은 잘 오지 않으실 겁니다.

저희가 단색 도형을 출력할 때에는 vec4 FragColor 를 출력으로써,

무조건 빨간색(vec4(1, 1, 1, 1)) 을 전달했습니다.

그러나, 이제는

'해당 픽셀이, 텍스쳐의 어느 부분에 해당하는가'

를 알 수 있어야 합니다.

따라서, 저희는 정점 셰이더의 UV 정보를

프래그먼트 셰이더로 전달할 것입니다.

프래그먼트 셰이더에서 출력을 지정하기 위해 out 키워드를 썼었죠?

정점 셰이더에서도, 이후 일어나는 셰이더 스테이지들에게 '출력' 하는 기능이 있습니다.

다음과 같이 out vec2 TexCoord 라는 정점 셰이더의 출력을 정의하고,

저희 정점의 UV 정보를 프래그먼트 셰이더에 전달해주면 됩니다.

...

layout (location = 0) out vec2 TexCoord;


void main() {
    vec2 pos = (aPos * uSize);
    gl_Position = uProj * uView * uWorld * vec4(pos, 0, 1);
    TexCoord = aTexCoord;
}

Warning

저희는 분명 정점 데이터에 (0, 0) 이나 (1, 0) 같은,
'모서리 끝부분 값' 만 주었습니다.
생각해보니까, UV값이 그렇게 끝부분만 전달된다면,
말 그대로 (1, 1) 같은 텍스쳐의 끄트머리만 출력되는 것 아닐까요?
이는 렌더링 파이프라인을 이해할 때 많이 헷갈리는 부분입니다.
OpenGL은 사용자가 작성한 정점 셰이더에서
클립 공간의 정점 위치들을 받습니다.
그 후에, 그 점들을 인덱스 데이터를 참조해, 지정된 형태로 '연결' 합니다.
연결하면 뭐가 생기는가, 바로 '기하적 정보' 입니다.
예를 들면 '점 A, B, C가 이루는 삼각형' 같은 것이죠.
그러나 그런 기하 정보만으로는 '화면에 직접적으로 그리지' 못 합니다.
따라서 해당 정보를 '화면의 픽셀들의 집합' 으로 표현하는 과정이
'레스터라이제이션' 인 것입니다.
그 과정에서 OpenGL은 정점과 정점 사이를
무게중심 좌표계를 기준으로 보간하게 되는데,
이때 (0, 0) 과 (1, 1) 사이의 (0.5, 0.5) 와 같은
값이 자연스레 생기는 것입니다.

한 줄로 요약하자면,
프래그먼트 셰이더는 픽셀 1개당 1번 호출되며,
GL은 정점 1개 당 1번 호출되는 정점 셰이더의 출력을 '자동으로 보간'함.

사실 밑의 링크의 개념들은 상용 그래픽스 API를 사용한다면
몰라도 개발이 가능하지만,
사실상 (소프트웨어) 렌더링 기술의 기초 중의 기초.
즉 매우 중요한 내용 중 하나입니다.
꼭 CPU 렌더링을 구현하지 않아도, 알아두시면 정말 좋습니다.
면접 볼 때도 잘 나오는 부분일 겁니다.
레스터라이제이션 위키피디아
스캔라인 알고리즘 위키피디아
무게중심 좌표계 위키피디아
원근보정해서 보간하기 위키피디아
그래픽스 파이프라인 위키피디아

정점 셰이더에 맞춰서, 해당 출력을

프래그먼트 셰이더에서 다음과 같이 받아와야 합니다.

in vec2 TexCoord로, 아까와 동일한 이름의 출력 정보를 in 으로 받아줍니다.

layout (location = 0) in vec2 TexCoord;

또한, 저희가 생성했던 텍스쳐를 GPU에서 사용하기 위해

sampler2D라는 타입의 유니폼을 정의해 줘야 합니다.

다음과 같은 줄을 추가해주세요.

layout (location = 4) uniform sampler2D uTexture;

여기서 sampler2D 라는 타입은, '샘플링이 가능한 2차원 데이터' 라는 뜻입니다.

마지막으로 main함수 안에서는,

'텍스쳐를 정점 셰이더에서 받은 UV 정보값으로 샘플링'

하면 됩니다. 즉, 다시 말해

'해당 픽셀에 맞는, 적절한 텍스쳐의 부분을 뽑아 오기'

입니다.

GLSL의 내장 함수인 texture() 를 사용하면

sampler2D 형의 특정 UV값에 맞는 픽셀을 뽑아올 수 있습니다.

void main() {
    FragColor = texture(uTexture, TexCoord);
}

(이때 texture() 대신 textureLod()를 쓴다고 하면,

3번째 인자에 Lod를 지정해 생성된 밉맵을 보간해 샘플링할 수 있습니다.)

좋습니다. 셰이더를 모두 수정했으니,

우선 유니폼 위치를 얻어오는 부분에, uTexture도 얻도록 수정해주세요.

    auto uniform_location_size = glGetUniformLocation(program, "uSize");
    auto uniform_location_proj = glGetUniformLocation(program, "uProj");
    auto uniform_location_view = glGetUniformLocation(program, "uView");
    auto uniform_location_world = glGetUniformLocation(program, "uWorld");
    auto uniform_location_tex = glGetUniformLocation(program, "uTexture");

거의 다 왔습니다.

텍스쳐를 유니폼으로 업로드해 봅시다.

Texture2D::bind_unit 메서드를 통해 0번째 슬롯에 바인딩하고,

glProgramUniform1i 를 통해서 uTexture 에 0이라는 슬롯 번호를 업로드해주면 끝입니다.

            ...
            glProgramUniformMatrix4fv(program, uniform_location_world, 1, GL_FALSE, glm::value_ptr(world_mat.get_matrix()));
            // 텍스쳐 바인딩하고, 슬롯 번호를 업로드합니다.
            tex.bind_unit(0);
            glProgramUniform1i(program, uniform_location_tex, 0);

코드를 실행시켜 보세요.

자신의 이미지가 제대로 출력 된다면 성공입니다.

슬슬 그래픽스 프로그래밍이 재밌어지지 않았나요?

개인적으로 나만의 이미지 띄우는 게 처음 배우던 때에 제일 재미있었네요.

다음 글에서는 중간점검 : 클래스 구현 완성시키기 라는 주제로,

약간 쉬어가는 겸 해서

VAO, VBO, EBO와 셰이더 프로그램에 따른 래퍼 클래스를 완성해 봅시다.


전체 코드 보기

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
647
648
649
650
651
652
653
654
655
656
657
658
659
660
661
662
663
664
665
666
667
#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include <cassert>

#define GLM_ENABLE_EXPERIMENTAL
#include <glm/glm.hpp>
#include <glm/ext.hpp>

#define STB_IMAGE_IMPLEMENTATION
#include <stb_image.h>

#include <vector>
#include <optional>
#include <array>

const char* s_vertex_shader_src =
R"""(// 모든 GLSL 코드는 #version [버전] [core(선택)] 이라는 전처리기로 시작합니다.
#version 460 core

// 아까 만들었던 정점 데이터가 하나하나씩 여기로 들어옵니다.
//     2차원 정점으로 만들었으니 vec2로 받아야 합니다.
layout (location = 0) in vec2 aPos;
layout (location = 1) in vec2 aTexCoord;

layout (location = 0) uniform vec2 uSize = vec2(64, 64);

layout (location = 1) uniform mat4 uProj;
layout (location = 2) uniform mat4 uView;
layout (location = 3) uniform mat4 uWorld;

layout (location = 0) out vec2 TexCoord;

// GLSL도 셰이더 1개당 진입점을 하나씩 가집니다.
// C++ 처럼 에러 코드를 반환하지는 않지만,
//      버텍스 셰이더에서는 'gl_Position 이라는 내부 변수에 값을 쓰는 것' 이 핵심입니다.
//          gl_Position 은 버텍스 셰이더 내에서 읽고 쓰기가 가능한 vec4 타입의 변수이며,
//          이름 그대로 GPU에 넘겨질 정점을 뜻합니다. 왜 vec4이고 마지막에 1을 넣는지는 다다음 장을 참고해주세요.
void main() {
    // 저희는 2차원 정점, 즉 (X, Y) 데이터만 입력했기에 남은 Z축 데이터는 0으로 통일합니다.

    vec2 pos = (aPos * uSize);

    gl_Position = uProj * uView * uWorld * vec4(pos, 0, 1);
    TexCoord = aTexCoord;
}
)""";

const char* s_fragment_shader_src =
R"""(#version 460 core

// 위의 코드에서 정점을 in 으로 받은 것과 다르게,
// 이번에는 프래그먼트 셰이더가 'RGBA 색상을 출력' 한다는 것을 표현하기 위해
// out 을 사용합니다.
// FragColor 라는 변수에 값을 쓴다는 것은, 최종적으로 화면에 그려질 픽셀의 색상을 결정하는 것과 같습니다.
layout (location = 0) out vec4 FragColor;

layout (location = 0) in vec2 TexCoord;

layout (location = 4) uniform sampler2D uTexture;

void main() {
    FragColor = texture(uTexture, TexCoord);
}
)""";


class Transform2D final {
private:
    glm::vec2 m_position{ 0.0f, 0.0f };
    float     m_rotation{ 0.0f };
    glm::vec2 m_scale{ 1.0f, 1.0f };
private:
    glm::mat4 m_matrix{ 1.0f };
public:
    Transform2D() {
        this->_update_matrix();
    }
    Transform2D(const glm::vec2& pos, const float& rot, const glm::vec2& scl)
        : m_position(pos), m_rotation(rot), m_scale(scl) {
        this->_update_matrix();
    }
    ~Transform2D() = default;
public:
    const glm::mat4& get_matrix() const { return m_matrix; }
public:
    void set_position(const glm::vec2& value) { m_position = value; this->_update_matrix(); }
    void set_rotation(const float& value) { m_rotation = value; this->_update_matrix(); }
    void set_scale(const glm::vec2& value) { m_scale = value; this->_update_matrix(); }
public:
    const glm::vec2& get_position() const { return m_position; }
    const float& get_rotation() const { return m_rotation; }
    const glm::vec2& get_scale() const { return m_scale; }
private:
    void _update_matrix() {
        m_matrix = glm::mat4{ 1.0f };
        m_matrix = glm::translate(m_matrix, { m_position.x, -m_position.y, 0.0f });
        m_matrix = glm::rotate(m_matrix, m_rotation, { 0.0f, 0.0f, 1.0f });
        m_matrix = glm::scale(m_matrix, { m_scale.x, m_scale.y, 1.0f });
    }
};

class ViewMatrix2D final {
private:
    glm::vec2 m_position{ 0.0f, 0.0f };
    float     m_rotation{ 0.0f };
    glm::vec2 m_zoom{ 1.0f, 1.0f };
private:
    glm::mat4 m_matrix{ 1.0f };
public:
    ViewMatrix2D() { this->_update_matrix(); }
    ViewMatrix2D(const glm::vec2& pos, const float& rot, const glm::vec2& zoom)
        : m_position(pos), m_rotation(rot), m_zoom(zoom) {
        this->_update_matrix();
    }
    ~ViewMatrix2D() = default;
public:
    void set_position(const glm::vec2& value) { m_position = value; this->_update_matrix(); }
    void set_rotation(const float& value) { m_rotation = value; this->_update_matrix(); }
    void set_zoom(const glm::vec2& value) { m_zoom = value; this->_update_matrix(); }
public:
    const glm::vec2& get_position() const { return m_position; }
    const float& get_rotation() const { return m_rotation; }
    const glm::vec2& get_zoom() const { return m_zoom; }
    const glm::mat4& get_matrix() const { return m_matrix; }
private:
    void _update_matrix() {
        m_matrix = glm::mat4{ 1.0f };

        m_matrix = glm::scale(m_matrix, { m_zoom.x, m_zoom.y, 1.0f });
        m_matrix = glm::rotate(m_matrix, -m_rotation, { 0.0f, 0.0f, 1.0f });
        m_matrix = glm::translate(m_matrix, { -m_position.x, m_position.y, 0.0f });
    }
};

class ProjectionMatrix2D final {
private:
    glm::uvec2 m_frustrum_size{ 1280, 720 };
    float m_near = -1.0f;
    float m_far = 1.0f;
private:
    glm::mat4 m_matrix{ 1.0f };
public:
    ProjectionMatrix2D() {
        this->_update_matrix();
    }
    ProjectionMatrix2D(const glm::uvec2& frustrum_size, const float& proj_near, const float& proj_far)
        : m_frustrum_size(frustrum_size), m_near(proj_near), m_far(proj_far)
    {
        this->_update_matrix();
    }
    ~ProjectionMatrix2D() = default;
public:
    void set_viewport_size(const glm::uvec2& value) { m_frustrum_size = value; this->_update_matrix(); }
    void set_near(const float& value) { m_near = value; this->_update_matrix(); }
    void set_far(const float& value) { m_far = value; this->_update_matrix(); }
public:
    const glm::uvec2& get_frustrum_size() const { return m_frustrum_size; }
    const float& get_near() const { return m_near; }
    const float& get_far() const { return m_far; }
public:
    const glm::mat4& get_matrix() const { return m_matrix; }
private:
    void _update_matrix() {
        const float fwidth = static_cast<float>(m_frustrum_size.x);
        const float fheight = static_cast<float>(m_frustrum_size.y);

        //m_matrix = {
        //    2.0f / fwidth, 0.0f,           0.0f,                      0.0f,
        //    0.0f,          2.0f / fheight, 0.0f,                      0.0f,
        //    0.0f,          0.0f,           -2.0f / (m_far - m_near),  0.0f,
        //    0.0f,          0.0f,           -(m_far + m_near) / (m_far - m_near), 1.0f
        //};


        //m_matrix = {
        //    2.0f / fwidth,  0.0f,           0.0f,                     0.0f, //  -(right+left)/(right-left)
        //    0.0f,           2.0f / fheight, 0.0f,                     0.0f, //  -(top+bottom)/(top-bottom)
        //    0.0f,           0.0f,           -2.0f / (m_far - m_near), -(m_far + m_near) / (m_far - m_near),
        //    0.0f,           0.0f,           0.0f,                     1.0f
        //};

        //m_matrix = glm::ortho(-640.0f, 640.0f, -360.0f, 360.0f, -1.0f, 1.0f);
        float width_half = (fwidth / 2.0f);
        float height_half = (fheight / 2.0f);
        m_matrix = glm::ortho(-width_half, width_half, -height_half, height_half, m_near, m_far);
    }
};


enum class WrappingType : GLenum {
    ClampToEdge =  GL_CLAMP_TO_EDGE,
    ClampToBorder =  GL_CLAMP_TO_BORDER,
    Repeat =  GL_REPEAT,
    MirroredRepeat =  GL_MIRRORED_REPEAT
};

enum class FilterType : GLenum {
    Nearest =  GL_NEAREST,
    Linear =  GL_LINEAR,
    NearestMipmapNearest =  GL_NEAREST_MIPMAP_NEAREST,
    LinearMipmapNearest =  GL_LINEAR_MIPMAP_NEAREST,
    NearestMipmapLinear =  GL_NEAREST_MIPMAP_LINEAR,
    LinearMipmapLinear =  GL_LINEAR_MIPMAP_LINEAR
};

enum class InternalFormat : GLenum {
    CompressedRed = GL_COMPRESSED_RED,
    CompressedRedRGTC1 = GL_COMPRESSED_RED_RGTC1,
    CompressedRG = GL_COMPRESSED_RG,
    CompressedRGB = GL_COMPRESSED_RGB,
    CompressedRGBA = GL_COMPRESSED_RGBA,
    CompressedRGRGTC2 = GL_COMPRESSED_RG_RGTC2,
    CompressedSignedRedRGTC1 = GL_COMPRESSED_SIGNED_RED_RGTC1,
    CompressedSignedRGRGTC2 = GL_COMPRESSED_SIGNED_RG_RGTC2,
    CompressedSRGB = GL_COMPRESSED_SRGB,
    DepthStencil = GL_DEPTH_STENCIL,
    Depth24Stencil8 = GL_DEPTH24_STENCIL8,
    Depth32FStencil8 = GL_DEPTH32F_STENCIL8,
    DepthComponent = GL_DEPTH_COMPONENT,
    DepthComponent16 = GL_DEPTH_COMPONENT16,
    DepthComponent24 = GL_DEPTH_COMPONENT24,
    DepthComponent32F = GL_DEPTH_COMPONENT32F,
    R16F = GL_R16F,
    R16I = GL_R16I,
    R16SNorm = GL_R16_SNORM,
    R16UI = GL_R16UI,
    R32F = GL_R32F,
    R32I = GL_R32I,
    R32UI = GL_R32UI,
    R3G3B2 = GL_R3_G3_B2,
    R8 = GL_R8,
    R8I = GL_R8I,
    R8SNorm = GL_R8_SNORM,
    R8UI = GL_R8UI,
    Red = GL_RED,
    RG = GL_RG,
    RG16 = GL_RG16,
    RG16F = GL_RG16F,
    RG16SNorm = GL_RG16_SNORM,
    RG32F = GL_RG32F,
    RG32I = GL_RG32I,
    RG32UI = GL_RG32UI,
    RG8 = GL_RG8,
    RG8I = GL_RG8I,
    RG8SNorm = GL_RG8_SNORM,
    RG8UI = GL_RG8UI,
    RGB = GL_RGB,
    RGB10 = GL_RGB10,
    RGB10A2 = GL_RGB10_A2,
    RGB12 = GL_RGB12,
    RGB16 = GL_RGB16,
    RGB16F = GL_RGB16F,
    RGB16I = GL_RGB16I,
    RGB16UI = GL_RGB16UI,
    RGB32F = GL_RGB32F,
    RGB32I = GL_RGB32I,
    RGB32UI = GL_RGB32UI,
    RGB4 = GL_RGB4,
    RGB5 = GL_RGB5,
    RGB5A1 = GL_RGB5_A1,
    RGB8 = GL_RGB8,
    RGB8I = GL_RGB8I,
    RGB8UI = GL_RGB8UI,
    RGB9E5 = GL_RGB9_E5,
    RGBA = GL_RGBA,
    RGBA12 = GL_RGBA12,
    RGBA16 = GL_RGBA16,
    RGBA16F = GL_RGBA16F,
    RGBA16I = GL_RGBA16I,
    RGBA16UI = GL_RGBA16UI,
    RGBA2 = GL_RGBA2,
    RGBA32F = GL_RGBA32F,
    RGBA32I = GL_RGBA32I,
    RGBA32UI = GL_RGBA32UI,
    RGBA4 = GL_RGBA4,
    RGBA8 = GL_RGBA8,
    RGBA8UI = GL_RGBA8UI,
    SRGB8 = GL_SRGB8,
    SRGB8A8 = GL_SRGB8_ALPHA8,
    SRGBA = GL_SRGB_ALPHA,

    R11FG11FB10F = GL_R11F_G11F_B10F,
};

enum class PixelFormat : GLenum {
    Red = GL_RED,
    Green = GL_GREEN,
    Blue = GL_BLUE,
    Alpha = GL_ALPHA,
    RGB = GL_RGB,
    RGBA = GL_RGBA,
    BGR = GL_BGR,
    BGRA = GL_BGRA,
    RG = GL_RG,
    RedInteger = GL_RED_INTEGER,
    RGInteger = GL_RG_INTEGER,
    RGBInteger = GL_RGB_INTEGER,
    BGRInteger = GL_BGR_INTEGER,
    RGBAInteger = GL_RGBA_INTEGER,
    BGRAInteger = GL_BGRA_INTEGER,
    StencilIndex = GL_STENCIL_INDEX,
    DepthComponent = GL_DEPTH_COMPONENT,
    DepthStencil = GL_DEPTH_STENCIL
};

enum class DataType : GLenum {
    Byte = GL_BYTE,
    UnsignedByte = GL_UNSIGNED_BYTE,
    Short = GL_SHORT,
    UnsignedShort = GL_UNSIGNED_SHORT,
    Int = GL_INT,
    UnsignedInt = GL_UNSIGNED_INT,
    Float = GL_FLOAT,
    Double = GL_DOUBLE,

    UnsignedByte332 = GL_UNSIGNED_BYTE_3_3_2,
    UnsignedByte233Rev = GL_UNSIGNED_BYTE_2_3_3_REV,
    UnsignedShort565 = GL_UNSIGNED_SHORT_5_6_5,
    UnsignedShort565Rev = GL_UNSIGNED_SHORT_5_6_5_REV,
    UnsignedShort4444 = GL_UNSIGNED_SHORT_4_4_4_4,
    UnsignedShort4444Rev = GL_UNSIGNED_SHORT_4_4_4_4_REV,
    UnsignedShort5551 = GL_UNSIGNED_SHORT_5_5_5_1,
    UnsignedShort1555Rev = GL_UNSIGNED_SHORT_1_5_5_5_REV,
    UnsignedInt8888 = GL_UNSIGNED_INT_8_8_8_8,
    UnsignedInt8888Rev = GL_UNSIGNED_INT_8_8_8_8_REV,
    UnsignedInt101010102 = GL_UNSIGNED_INT_10_10_10_2
};

struct TextureDesc {
    FilterType MagFilter = FilterType::Linear;
    FilterType MinFilter = FilterType::Linear;
    WrappingType WrappingS = WrappingType::Repeat;
    WrappingType WrappingT = WrappingType::Repeat;
    WrappingType WrappingR = WrappingType::Repeat;
    InternalFormat FormatInternal = InternalFormat::RGBA8;
    PixelFormat FormatPixel = PixelFormat::RGBA;
    DataType FormatData = DataType::UnsignedByte;
    bool     MipmapGeneration = false;
    // 해당 텍스쳐의 밉맵을 몇 개나 생성할 건지.
    std::optional<int>   MipmapLevel = std::nullopt;
};


class Texture2D final {
private:
    mutable glm::uvec2 m_size{};
private:
    mutable TextureDesc m_desc{};
private:
    GLuint m_ID = 0;
public:
    Texture2D() {
        glCreateTextures(GL_TEXTURE_2D, 1, &m_ID);
    }
    ~Texture2D() {
        glDeleteTextures(1, &m_ID);
    }
public:
    void initialize_empty(const glm::uvec2& size, const TextureDesc& desc) const {
        m_size = size;
        m_desc = desc;

        // 밉맵 최대 레벨이 1이면 밉맵X, 기본 1개만 사용
        int mip_level_count = 1;
        if (desc.MipmapGeneration == true) {
            if (desc.MipmapLevel.has_value()) {
                mip_level_count = desc.MipmapLevel.value();
            }
            else {
                mip_level_count = 1 + static_cast<int>(std::floor(std::log2(std::max(size.x, size.y))));
            }
        }
        glTextureStorage2D(m_ID, mip_level_count,
            (GLenum)desc.FormatInternal,
            static_cast<int>(size.x), static_cast<int>(size.y)
        );

        glTextureParameteri(this->m_ID, GL_TEXTURE_MIN_FILTER, (GLenum)desc.MinFilter);
        glTextureParameteri(this->m_ID, GL_TEXTURE_MAG_FILTER, (GLenum)desc.MagFilter);
        glTextureParameteri(this->m_ID, GL_TEXTURE_WRAP_S, (GLenum)desc.WrappingS);
        glTextureParameteri(this->m_ID, GL_TEXTURE_WRAP_T, (GLenum)desc.WrappingT);

        glClearTexImage(m_ID, 0,
            (GLenum)desc.FormatPixel,
            (GLenum)desc.FormatData,
            nullptr
        );

        // 앞에서 0으로 mipmap레벨 0을 초기화했으므로
        //      이 명령은 유효하다
        if (desc.MipmapGeneration == true) {
            glGenerateTextureMipmap(m_ID);
        }
    }
    void initialize_by_bytes(const glm::uvec2& size, const void* data, const TextureDesc& desc) const {
        m_size = size;

        // 밉맵 최대 레벨이 1이면 밉맵X, 기본 1개만 사용
        int mip_level_count = 1;

        if (desc.MipmapGeneration == true) {
            if (desc.MipmapLevel.has_value()) {
                mip_level_count = desc.MipmapLevel.value();
            }
            else {
                mip_level_count = 1 + static_cast<int>(std::floor(std::log2(std::max(size.x, size.y))));
            }
        }

        glTextureStorage2D(m_ID, mip_level_count,
            (GLenum)desc.FormatInternal,
            static_cast<int>(size.x), static_cast<int>(size.y)
        );

        glTextureParameteri(m_ID, GL_TEXTURE_MIN_FILTER, (GLenum)desc.MinFilter);
        glTextureParameteri(m_ID, GL_TEXTURE_MAG_FILTER, (GLenum)desc.MagFilter);
        glTextureParameteri(m_ID, GL_TEXTURE_WRAP_S, (GLenum)desc.WrappingS);
        glTextureParameteri(m_ID, GL_TEXTURE_WRAP_T, (GLenum)desc.WrappingT);

        // 그냥 여기서 레벨 0만 초기화하고,
        //      glGenerateTextureMipmap()  불러주면 자동으로 채워짐.
        glTextureSubImage2D(
            m_ID,
            0, // 레벨 0만 초기화
            0, 0, // 오프셋
            static_cast<int>(size.x),
            static_cast<int>(size.y),
            (GLenum)desc.FormatPixel,
            (GLenum)desc.FormatData,
            data
        );

        if (desc.MipmapGeneration == true) {
            glGenerateTextureMipmap(m_ID);
        }
    }
public:
    void upload_sub_image(const glm::ivec2& offset, const glm::uvec2& mipmap_size, const int& mip_lvl, const void* ptr) const {

        // 이미 init이 되어 있다고 가정
        //      -> texStorage 이미 끝남....
        glTextureSubImage2D(
            m_ID,
            mip_lvl, // 타겟팅하는 밉맵 레벨
            offset.x, offset.y, // 오프셋
            static_cast<int>(mipmap_size.x), // 해당 밉맵 크기
            static_cast<int>(mipmap_size.y), // 해당 밉맵 크기
            (GLenum)m_desc.FormatPixel,
            (GLenum)m_desc.FormatData,
            ptr
        );
    }
public:
    void bind_unit(const uint32_t& slot) const {
        glBindTextureUnit(slot, m_ID);
    }
public:
    const GLuint& get_opengl_id() const { return m_ID; }
};


int main() {
    glfwInit();

    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 4);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 6);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

    GLFWwindow* window = glfwCreateWindow(1280, 720, "Texture", nullptr, nullptr);

    glfwMakeContextCurrent(window);
    assert(gladLoadGL() != 0);

    // 정점 데이터를 준비합니다.
    std::vector<float> vertices_data = {
        -0.5f, 0.5f,  // 첫 번째 정점 (사각형의 topleft)
        0.0f, 1.0f,

        0.5f, 0.5f, // 두 번째 정점 (사각형의 topright)
        1.0f, 1.0f,

        0.5f, -0.5f, // 세 번째 정점 (사각형의 bottomright)
        1.0f, 0.0f,

        -0.5f, -0.5f, // 네 번째 정점 (사각형의 bottomleft)
        0.0f, 0.0f,
    };

    // 인덱스 데이터를 준비합니다.
    std::vector<uint32_t> indices_data = {
        // 반시계방향으로!!
        0, 3, 1,
        1, 3, 2
    };

    // 정점 배열(Vertex Array) 입니다.
    GLuint VA = 0;
    // 정점 버퍼(Vertex Buffer), 인덱스 버퍼(Index Buffer) 입니다.
    //      OpenGL 에서는 인덱스 버퍼를 공식적으로는 Element Buffer 라고 부릅니다. 똑같은 개념이니 주의하세요.
    GLuint VB = 0, EB = 0;

    // 정점 배열을 만듦니다.
    glCreateVertexArrays(1, &VA);

    // 정점 버퍼, 인덱스 버퍼를 만듦니다.
    //      둘 다 똑같은 '버퍼' 이고, 사용처만 다릅니다.
    glCreateBuffers(1, &VB);
    glCreateBuffers(1, &EB);

    // 각 버퍼에 데이터를 업로드합니다.
    glNamedBufferData(VB, sizeof(float) * vertices_data.size(), vertices_data.data(), GL_STATIC_DRAW);
    glNamedBufferData(EB, sizeof(uint32_t) * indices_data.size(), indices_data.data(), GL_STATIC_DRAW);

    // 정점 배열에 정점 버퍼와 인덱스 버퍼를 연결
    // VB를 0번 바인딩에
    glVertexArrayVertexBuffer(VA, 0, VB, 0, sizeof(float) * 4);

    glVertexArrayElementBuffer(VA, EB);
    // 정점 배열의 0번째 속성을 활성화
    //      -> 0번째 속성은 2차원 벡터로, 위치 정보를 나타냅니다.
    glEnableVertexArrayAttrib(VA, 0);
    // 정점 배열의 0번째 속성을 0번 바인딩에 연결
    glVertexArrayAttribBinding(VA, 0, 0);
    // 정점 배열의 0번째 속성에 형태 명시
    glVertexArrayAttribFormat(VA, 0, 2, GL_FLOAT, GL_FALSE, 0);
    // 정점 배열의 1번째 속성을 활성화
    //      -> 1번째 속성은 2차원 벡터로, UV 정보를 나타냅니다.
    glEnableVertexArrayAttrib(VA, 1);
    // 정점 배열의 1번째 속성을 0번 바인딩에 연결
    glVertexArrayAttribBinding(VA, 1, 0);
    // 정점 배열의 1번째 속성에 형태 명시
    glVertexArrayAttribFormat(VA, 1, 2, GL_FLOAT, GL_FALSE, sizeof(float) * 2);

    // 셰이더 프로그램 만들기
    GLuint program = glCreateProgram();

    // 각각 Vertex, Fragment 셰이더를 만듦니다.
    GLuint vertex_shader = glCreateShader(GL_VERTEX_SHADER);
    GLuint fragment_shader = glCreateShader(GL_FRAGMENT_SHADER);

    GLint success = 0;

    glShaderSource(vertex_shader, 1, &s_vertex_shader_src, 0);
    glCompileShader(vertex_shader);
    glGetShaderiv(vertex_shader, GL_COMPILE_STATUS, &success);
    assert(success == 1);

    glShaderSource(fragment_shader, 1, &s_fragment_shader_src, 0);
    glCompileShader(fragment_shader);
    glGetShaderiv(fragment_shader, GL_COMPILE_STATUS, &success);
    assert(success == 1);

    glAttachShader(program, vertex_shader);
    glAttachShader(program, fragment_shader);

    glLinkProgram(program);

    glGetProgramiv(program, GL_LINK_STATUS, &success);
    assert(success == 1);

    // 유니폼 location을 저장해 둬야 합니다.
    //      layout (location = N) 에서, N의 값과 같습니다.
    //      즉, (0, 1, 2, 3, 4) 가 됩니다.
    auto uniform_location_size = glGetUniformLocation(program, "uSize");
    auto uniform_location_proj = glGetUniformLocation(program, "uProj");
    auto uniform_location_view = glGetUniformLocation(program, "uView");
    auto uniform_location_world = glGetUniformLocation(program, "uWorld");
    auto uniform_location_tex = glGetUniformLocation(program, "uTexture");


    Texture2D tex{};
    {
        TextureDesc desc{ };
        int w{}, h{}, c{};
        stbi_set_flip_vertically_on_load(true);
        auto* data = stbi_load("image.png", &w, &h, &c, 0);
        assert(data != nullptr);
        assert(c == 4);

        tex.initialize_by_bytes({ w, h }, data, desc);

        stbi_image_free(data);
    }

    ProjectionMatrix2D proj_mat{ {1280, 720}, -1.0f, 1.0f };

    ViewMatrix2D view_mat{};
    view_mat.set_position({ 640, 360 });

    Transform2D world_mat{};
    world_mat.set_position({ 640, 360 });

    while (glfwWindowShouldClose(window) == false) {
        glfwPollEvents();
        {
            float speed = 2.0f;
            if (glfwGetKey(window, GLFW_KEY_A) == GLFW_PRESS) {
                world_mat.set_position(world_mat.get_position() - glm::vec2(speed, 0.0f));
            }
            if (glfwGetKey(window, GLFW_KEY_D) == GLFW_PRESS) {
                world_mat.set_position(world_mat.get_position() + glm::vec2(speed, 0.0f));
            }
            if (glfwGetKey(window, GLFW_KEY_W) == GLFW_PRESS) {
                world_mat.set_position(world_mat.get_position() - glm::vec2(0.0f, speed));
            }
            if (glfwGetKey(window, GLFW_KEY_S) == GLFW_PRESS) {
                world_mat.set_position(world_mat.get_position() + glm::vec2(0.0f, speed));
            }
            if (glfwGetKey(window, GLFW_KEY_Q) == GLFW_PRESS) {
                world_mat.set_rotation(world_mat.get_rotation() + 0.01f);
            }
            if (glfwGetKey(window, GLFW_KEY_E) == GLFW_PRESS) {
                world_mat.set_rotation(world_mat.get_rotation() - 0.01f);
            }
            if (glfwGetKey(window, GLFW_KEY_COMMA) == GLFW_PRESS) {
                world_mat.set_scale(world_mat.get_scale() - glm::vec2(0.01f));
            }
            if (glfwGetKey(window, GLFW_KEY_PERIOD) == GLFW_PRESS) {
                world_mat.set_scale(world_mat.get_scale() + glm::vec2(0.01f));
            }
        }
        {
            // 화면 초기화 색상을 초록색으로 정하고, 컬러 버퍼와 깊이 버퍼를 초기화합니다.
            glClearColor(0.2f, 0.3f, 0.1f, 1.0f);
            glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

            // 정점 배열과 프로그램을 지정합니다.
            //     glDraw* 함수를 부르려면 이 두 코드가 꼭 필요합니다.
            glBindVertexArray(VA);
            glUseProgram(program);

            glProgramUniform2f(program, uniform_location_size, 100.0f, 100.0f);
            glProgramUniformMatrix4fv(program, uniform_location_proj, 1, GL_FALSE, glm::value_ptr(proj_mat.get_matrix()));
            glProgramUniformMatrix4fv(program, uniform_location_view, 1, GL_FALSE, glm::value_ptr(view_mat.get_matrix()));
            glProgramUniformMatrix4fv(program, uniform_location_world, 1, GL_FALSE, glm::value_ptr(world_mat.get_matrix()));
            tex.bind_unit(0);
            glProgramUniform1i(program, uniform_location_tex, 0);

            // glDrawElements 는 인덱스 버퍼를 사용한다는 가정 하에 쓰이는 렌더 콜입니다.
            // 첫번째 인자 : 프리미티브를 지정합니다. 이 경우에서는 GL_TRIANGLES, 즉 삼각형을 그립니다.
            // 두번째 인자 : 인덱스의 개수를 지정합니다. 아까 인덱스 데이터의 개수는 3개였습니다.
            // 세번째 인자 : 인덱스 데이터의 형태를 지정합니다. 아까 인덱스 데이터의 형은 uint32_t 형이었습니다.
            // 네번째 인자 : 인덱스 데이터의 오프셋을 지정합니다. 보통은 0으로 둡니다.
            glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
        }
        glfwSwapBuffers(window);
    }

    // 생성했던 자원들을 모두 해제합니다.
    glDeleteVertexArrays(1, &VA);

    glDeleteBuffers(1, &VB);
    glDeleteBuffers(1, &EB);

    glDetachShader(program, vertex_shader);
    glDetachShader(program, fragment_shader);

    glDeleteShader(vertex_shader);
    glDeleteShader(fragment_shader);

    glDeleteProgram(program);


    glfwDestroyWindow(window);

    glfwTerminate();
}

  1. GIF 표준의 Disposal Mode는 미지원하며, 완벽한 디코딩엔 giflib 등을 사용해야 합니다. stb 헤더 안에 적혀있는 이 헬퍼 함수 또한 완벽하지 않습니다. ↩
